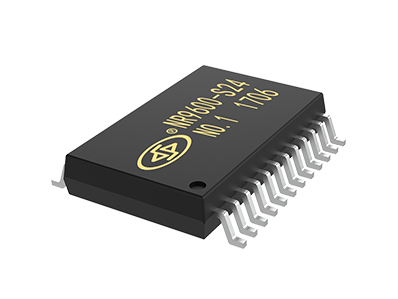

NR9600-S24高質量音樂芯片（已停產）

☆支持麥克風錄音以及AUX輸入/輸出；
☆支持立體聲輸出播放，MP3/WMV硬解碼，可以直推0.25W耳機喇叭；

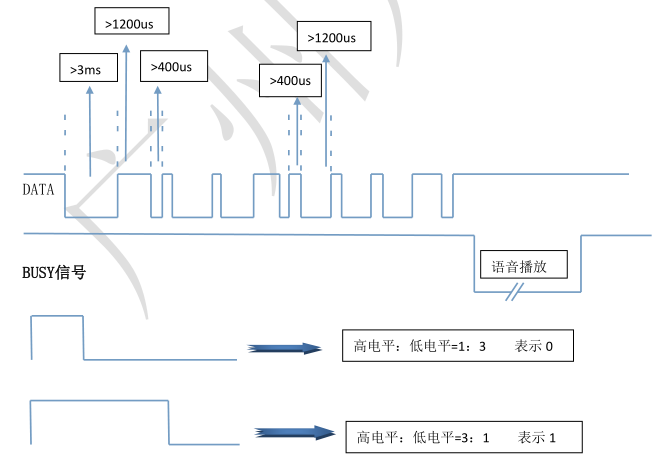

☆多種控制模式：UART串口模式、一線串口模式、AD按鍵控制模式；
☆30級音量可調，5種EQ可調（NORMAL—POP—ROCK—JAZZ--CLASSIC）；
☆FAT16、FAT32 文件系統，可支持32G TF 卡/U盤；

資料下載

全國熱線

400-8616-826

NR9600 是一個提供串口的 MP3 芯片，集成了 MP3、WMV 的硬解碼芯片。同時軟件支持 TF 卡驅動，支持電腦直接更新 spi flash 的內容，支持 FAT16、FAT32 文件系統。通過簡單的 UART 串口指令或一線串口指令即可完成播放指定的音樂，以及如何播放音樂等功能，無需繁瑣的底層操作，音質優美，使用方便，穩定可靠是此款產品的大特點。另外該MP3芯片也是深度定制的產品，專為固定語音播放領域開發的低成本解決方案。

2、產品特征

◆ 支持采樣率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。音質優美，立體聲。
◆ 24 位DAC 輸出，內部采用DSP硬解碼，非PWM輸出，動態范圍支持90dB，信噪比支持85dB
◆ 完全支持FAT16、FAT32 文件系統，大支持32G的TF 卡，支持32G的U盤
◆ 廣播語插播功能，可以暫停正在播放的背景音樂，支持指定路徑下的歌曲播放，支持跨盤符插播，支持插播提前結束
◆ 支持觸發不可以打斷播放

◆ 指定時間播放
◆ 指定盤符播放，指定曲目播放
◆ 30級音量可調，5種EQ可調（NORMAL-POP-ROCK-JAZZ--CLASSIC）
◆ 指定路徑播放（支持中英文）
◆ 文件夾切換
◆ 指定時間段復讀
◆ 支持電腦聲卡控制，支持USBmass storage

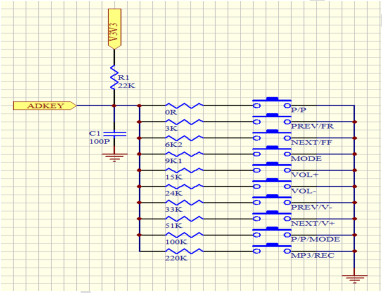

◆ 多種控制模式，UART串口模式、一線串口模式、AD按鍵控制模式

3、引腳

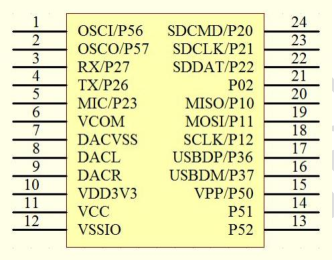

3.1、芯片引腳圖

NR9600語音芯片,錄音芯片,MP3解碼芯片,音樂芯片

3.2、芯片引腳說明

引腳序號	引腳名稱	功能描述	備注
1	OSCI/P56	GPIO	RTC Oscillator In AUXR2: Analog MUX right channel input 2
2	OSCO/P57	GPIO	RTC Oscillator Out AUXL2: Analog MUX left channel input 2
3	RX/P27	GPIO	RX: UART Data In(D) AUXL1: Analog MUX left channel input 1
4	TX/P26	GPIO	TX: UART Data Out(D) AUXR1:Analog MUX right channel input 1
5	MIC/P23	GPIO	MIC: Analog MIC input
6	VCOM	DAC Reference
7	DACVSS	DAC Ground
8	DACL	DAC Left Channel
9	DACR	DAC Right Channel
10	VDD3V3	Power 3.3V OUT
11	VCC	MCU Power
12	VSSIO	IO Ground
13	P52	GPIO
14	P51	GPIO
15	VPP/P50	GPIO	WKUP3:Port Interrupt/Wakeup Cap port
16	USBDM/P37	GPIO	USBDM:USB Negative Data
17	USBDP/P36	GPIO	USBDP:USB Positive Data
18	SCLK/P12	GPIO	SPI Clock
19	MOSI/P11	GPIO	ADC9:ADC Channel 9 Input MOSI:SPI Data Out
20	MISO/P10	GPIO	ADC8:ADC Channel 8 Input MISO: SPI Data In
21	P02	GPIO	ADC2:ADC Channel 2 Input WKUP0:PortInterrupt/Wakeup
22	SDDAT/P22	GPIO	SDDAT: SD Data ADC13:ADC Channel 13 Input
23	SDCLK/P21	GPIO	SDCLK: SD Clock ADC12:ADC Channel 12 Input
24	SDCMD/P20	GPIO	SDCMD: SD Command ADC11:ADC Channel 11 Input
